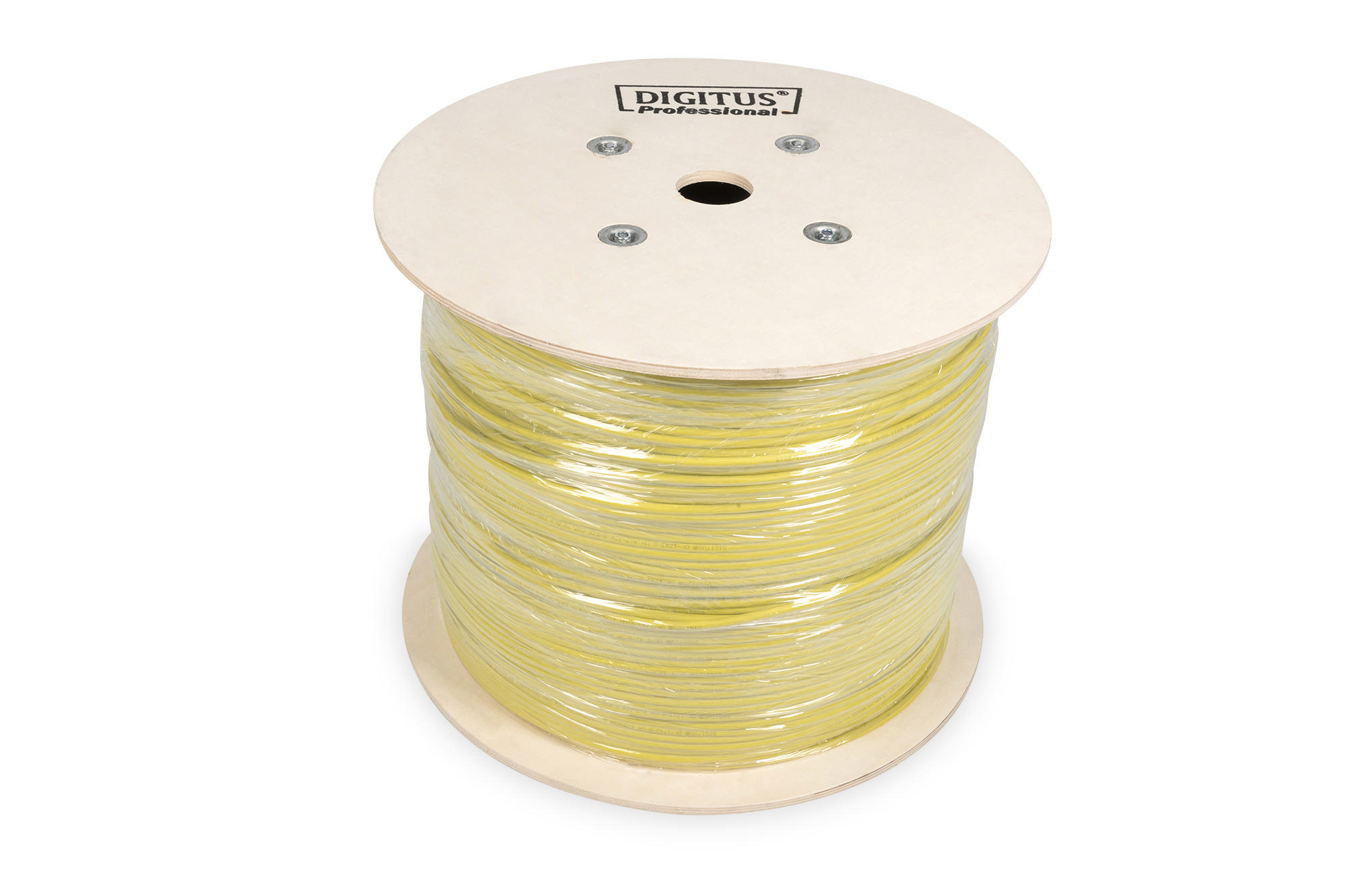

DIGITUS Cat 7 Verlegekabel 100 m for Buisness, 1500 Mhz, simplex,Klasse Dca-s1a d1 a1, gelb

Cat.7A S/FTP Verlegekabel, 100 m, simplex, Dca

Das DIGITUS® Professional Cat.7A S/FTP Verlegekabel zeichnet sich durch folgenden Kabelaufbau aus 4x2x AWG22/1 und erreicht eine Übertragunsfrequenz von bis zu 1500 MHz. Der halogenfreie Kabelmantel ist konform zu der Norm IEC 60332-3-24, FRNC-C, LSZH-3 und der BauPVO Euroklasse Dca. Das Kabel ist für die strukturierte Gebäudeverkabelung im sekundären und tertiären Bereich geeignet. Konform zu den Normen ISO/IEC 11801, DIN EN 50173, DIN EN 50288-9-1.

Technische Details

• Das Cat.7A Installations-Kabel eignet sich für die sekundäre & tertiäre Gebäude-Verkabelung, entspricht den Normen ISO/IEC 11801, DIN EN 50173, DIN EN 50288-9-1 und unterstützt Frequenzen bis 1500-MHz
• Ein halogenfreies Mantelmaterial (SFS-PE / Polyethylen) sorgt für ein geringes Rauchverhalten im Brandfall und erfüllt die Normen IEC 60332-3-24, FRNC-C, LSZH-3 sowie die BauPVO Euroklasse Dca
• Die Schirmung des S/FTP Twisted-Pair Ethernet-Kabels beinhaltet eine paarweise Folienschirmung und eine Gesamtschirmung mittels Kupfergeflecht - Der Ader-Querschnitt der Kupfer-Adern beträgt AWG 22/1
• Anwendungsgebiete sind u. a. die Verkabelung von Büro-, Industrie- & Wohngebäuden z. B. vom Patch-Panel bis zur Netzwerk-Dose - Das LAN-Kabel unterstützt PoE und ist Permanent-Link zertifiziert
• Jeweils 2 der 8 einzeln isolierten Cu-Leiter sind zu 4 Ader-Paaren verdrillt und zusammen von einem 0,6 mm starken Kabelmantel umhüllt - Der Außendurchmesser des Kabels beträgt 8,0 mm nominal
• Physikalische Eigenschaften:
• Leiter: Blanker Kupferdraht, AWG 22/1
• Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
• Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
• Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
• Abschirmung der Einzelpaare: Aluminiumkaschierte Polyesterfolie, deckt 100 % ab
• Gesamtschirmung: verzinntes Kupfergeflecht
• Außenmantel: Dca bis Cca gem. EN 50575; LSZH
• Außenmantelstärke (nominal): 0,60 mm (Dca); 0,60 mm (Cca)
• Außenmantelfarbe: Gelb (RAL 1028)
• Mechanische Eigenschaften:
• Zugentlastung: 150N max.
• Dynamischer Biegeradius: 8x AD mm min.
• Statischer Biegeradius: 4x AD mm min.
• Transport- und Lagertemperaturbereich: -20 °C bis +75 °C
• Betriebstemperaturbereich: -20 °C bis +60 °C
• Installationstemperaturbereich: 0 bis +50C
• Außendurchmesser (nominal): 7,8 mm (Dca); 7,8 mm (Cca)
• Gewicht (kg/km): 65 kg (Dca); 65 kg (Cca)
• Elektrische Eigenschaften:
• Impedanz: 100±5 Ohm @ 1-1000 MHz
• Kapazität: 40 pF/m nominal @ 1 KHz
• Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz
• Isolationswiderstand: 5 GOhm x km min.
• Schleifenwiderstand: 147 Ohm/Km max. (2% max. unbalancierter Widerstand)
• Betriebsspannung: 72 Vdc max.
• Kopplungsdämpfung: CA-Type 1b
• Phasenverzögerung: 450 nS/100 m max.
• Laufzeitverzögerung: 10 nS/100 m max.
• Trennklasse: „d“ gem. EN 50174-2
• NVP: 75%
• Ader-Isolation: Foam-Skin-PE
• Ader-Kennzeichnung: Farbe
• Ader-Zahl: 8
• Außendurchmesser ca.: 7.3
• AWG-Querschnitt: 22
• Flammwidrig: nach EN 60332-3-24
• Halogenfrei nach EN 60754-1/2: ja
• Kategorie: 7A (IEC)
• Leiter-Klasse: Kl.1 = eindrähtig
• Leiter-Material: Cu, blank
• Leiter-Nennquerschnitt: 0.28
• Mantel-Farbe: gelb
• Mantel-Material: Polyolefin
• NVP-Wert: 75
• Raucharm nach EN 61034-2: ja
• Schirm über Verseilelement: Folie
• Schirm über Verseilung: Geflecht
• Verseilelement: Paare
• Zul. Kabelaußentemperatur, fest verlegt (MIN): 0 … 50
• Zul. Kabelaußentemperatur, in Bewegung (MIN): -20 … 75
