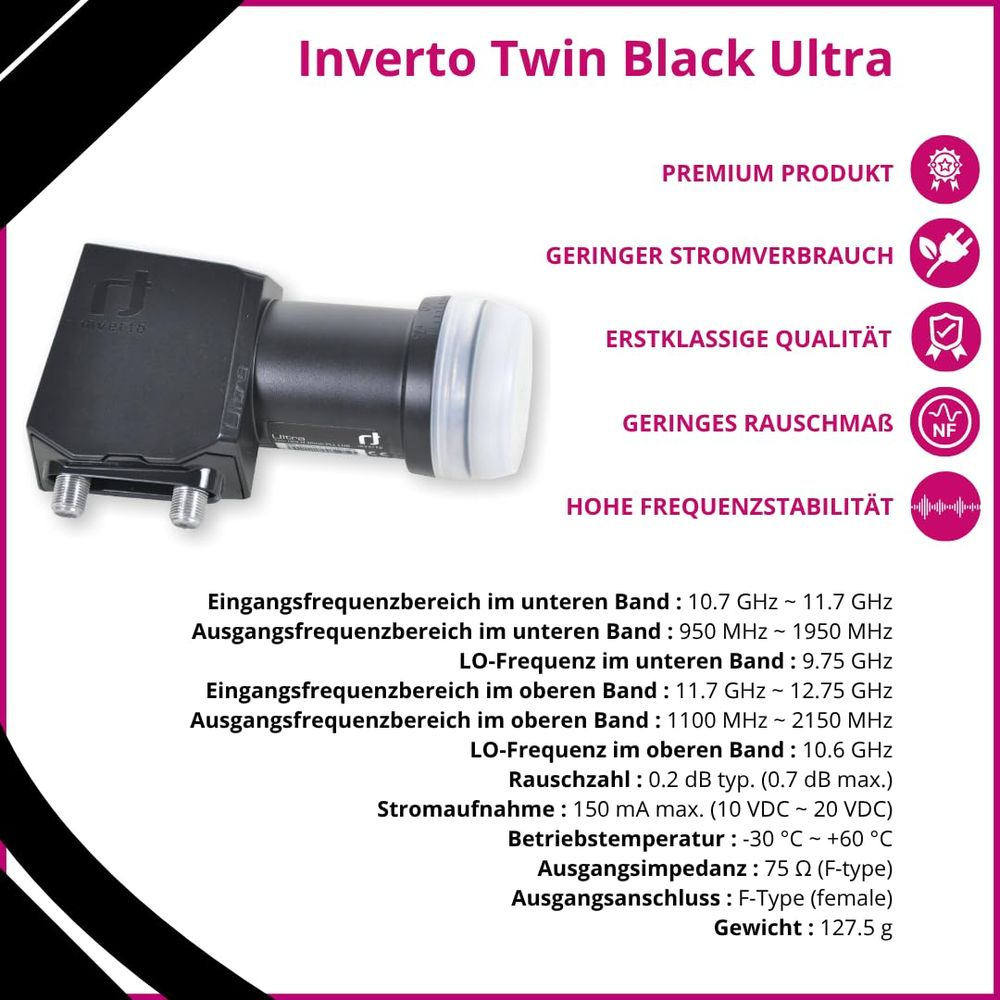

INVERTO Twin ULTRA High-Gain - Low Noise, 40 mm LNB

Hauptmerkmale:

• Neuartiges Feedhorn Design
• Überragende Phasenrauschleistung, DVB-S2X-kompatibel mit Unterstützung von Ultra HD TV (4K und 8K)
• Hervorragende Kreuzpolarisationsisolation
• Sehr niedrige Störpegel
• Überlegene Rauschzahl bei hoher Verstärkung
• Hohe 4G-Immunität
• Größte Zuverlässigkeit

Technische Daten Eingangsfrequenzbereich Tiefband 10.7 GHz ~ 11.7 GHz Ausgangsfrequenzbereich Tiefband 950 MHz ~ 1950 MHz Oszillatorfrequenz (LO) Tiefband
9.75 GHz Eingangsfrequenzbereich Hochband
11.7 GHz ~ 12.75 GHz Ausgangsfrequenzbereich Hochband 1100 MHz ~ 2150 MHz Oszillatorfrequenz (LO) Hochband
10.6 GHz Rauschmaß
0.2 dB typ. (0.7 dB max.) LO Temperaturdrift ±2.0 MHz max. LO Anfangsgenauigkeit ±1.0 MHz max. LO-Phasenrauschen @1 kHz -70 dBc/Hz LO-Phasenrauschen @10 kHz
-80 dBc/Hz LO-Phasenrauschen @100 kHz -90 dBc/Hz LO-Phasenrauschen @1 MHz -100 dBc/Hz Verstärkung
60 dB ~ 70 dB Verstärkungswelligkeit (über 26 MHz Bandbreite) 1 dB max. (peak-to-peak) Verstärkungsschwankung (im Vollband) 4 dB max. (peak-to-peak) Spiegelfrequenzunterdrückung
50 dB min. Intermodulationsprodukte 3. Ordnung - ICP3 +10 dBm min 1 dB Kompressionspunkt (@Ausgang) 0 dBm min. Kreuzpolarisationsisolation 22 dB min. Steuersignal Ca (V)
10.0 V ~ 14.0 V Steuersignal Cb (H)
16.0 V ~ 20.0 V Steuersignal Cc (Bandumschaltung)
22 kHz ±4 kHz Ausgangs VSWR
2.0:1 max. Bandinterne Störung -65 dBm max. Stromaufnahme
150 mA max. (10 VDC ~ 20 VDC) Betriebstemperatur
-30 °C ~ +60 °C Ausgangsimpedanz
75 O (F-Typ) Ausgangsanschluss
F-Typ (weiblich) Gewicht 127.5 g
